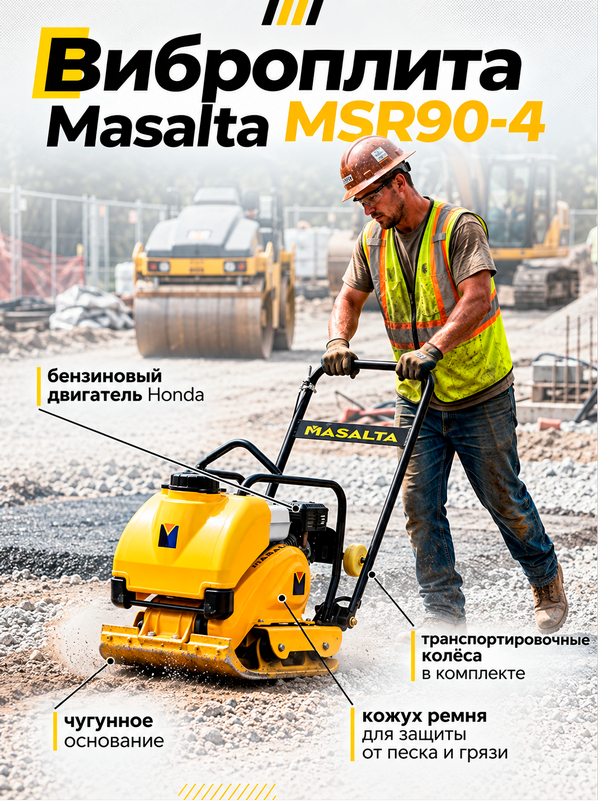

Виброплита Masalta MSR90-4: инженерный стандарт уплотнения несвязных грунтов
Содержание
- Поступательная виброплита: определение и место в технологической цепочке.
- Инженерная концепция Masalta MSR90-4: баланс массы и центробежной силы.
- Чугунное основание против штампованной стали: почему это критично.
- Эргономика и модульность: адаптация под любые задачи.
- Сравнение методов уплотнения несвязных грунтов.
- FAQ: Ответы на частые вопросы профессионалов.
- Резюме для снабжения и производства.
Поступательная виброплита: определение и место в технологической цепочке
Поступательная виброплита — это бензиновый или электрический агрегат, рабочим органом которого служит плоское основание, совершающее высокочастотные колебания в вертикальной плоскости с одновременным поступательным движением. Назначение машины — послойное уплотнение несвязных и слабосвязных грунтов: песков, песчано-гравийных смесей, щебня, а также асфальтобетонных смесей и тротуарной плитки при устройстве оснований. В технологической цепочке виброплита закрывает этапы обратной засыпки траншей, подготовки песчаных подушек под фундаменты и дорожные одежды, уплотнения обочин и благоустройства.
Физика процесса основана на разрушении структурных связей между частицами грунта. Высокочастотные колебания основания передаются в массив, и в зоне контакта возникает эффект разжижения: силы трения между зёрнами резко падают, частицы получают подвижность и под действием собственного веса и прижимной массы плиты занимают максимально плотное положение. Пустоты между ними сокращаются, грунт переходит в состояние, близкое к прокторовской плотности. После прекращения вибрации структура фиксируется, и грунт приобретает повышенный модуль деформации — способность воспринимать нагрузки без просадок. Именно поэтому нормативы требуют послойного уплотнения с контролем коэффициента уплотнения, а не просто засыпки траншеи.
Инженерная концепция Masalta MSR90-4: баланс массы и центробежной силы
Модель Masalta MSR90-4 построена вокруг связки, которую можно считать эталонной для этого класса оборудования. Разберём её по узлам.
Двигатель Honda мощностью 5,5 л.с. Этот мотор является отраслевым стандартом для малой уплотнительной техники не по маркетинговым причинам, а по эксплуатационным качествам. Верхнеклапанная конструкция обеспечивает стабильные обороты под переменной нагрузкой: когда подошва входит в плотный щебень или проходит границу слоёв, двигатель не «проваливается», а удерживает частоту вибрации. Воздушное охлаждение позволяет работать в летнюю жару без перегрева, а доступность запчастей и простота диагностики означают ремонтопригодность в полевых условиях — свечу, фильтр и масло можно заменить прямо на объекте.
Масса 83 кг и основание 530х500 мм. Это инженерно выверенный баланс. Масса должна быть достаточной, чтобы создавать контактное давление, необходимое для передачи вибрации вглубь массива, но не избыточной, иначе плита начнёт «тонуть» в рыхлом материале вместо уплотнения. Площадь основания 530х500 мм обеспечивает устойчивое положение на грунте, распределяет нагрузку и даёт производительность, сопоставимую с ручным катком, при несравнимо меньших трудозатратах.
Глубина уплотнения до 300 мм для смешанных грунтов и до 400 мм для песка. Эти цифры определяют технологию работ: уплотнение ведётся послойно, толщина отсыпаемого слоя не должна превышать эффективную глубину проработки. На практике это означает засыпку траншеи слоями по 25–30 см с проходом виброплиты на каждом слое — именно такая схема обеспечивает нормативный коэффициент уплотнения по всей толще, а не только в верхней зоне.
Чугунное основание против штампованной стали: почему это критично
Разница между чугунным и штампованным стальным основанием проявляется не в первый день работы, а после сезона эксплуатации. Чугун обладает высокой демпфирующей способностью: он гасит собственные паразитные вибрации корпуса, не позволяя им накладываться на рабочую частоту и уходить в раму. Результат — направленная передача энергии в грунт вместо бесполезного рассеивания.
Второй фактор — стойкость к ударным нагрузкам. При работе на щебне и ПГС подошва постоянно контактирует с твёрдыми включениями, а при перемещениях по объекту возможны падения с бордюров. Штампованная сталь в таких условиях деформируется: появляются вмятины и изгибы, которые нарушают плоскостность. Чугун держит геометрию. Третье — равномерность распределения давления. Литая подошва передаёт усилие по всей площади контакта без локальных зон перегрузки, что исключает неравномерные просадки основания и появление волн на уплотняемой поверхности.
Эргономика и модульность: адаптация под любые задачи
Конструкция MSR90-4 учитывает биомеханику оператора. Усиленные амортизаторы рукоятки снижают передачу вибрации на руки и корпус — это профилактика вибрационной болезни при многочасовой работе. Защитная рама двигателя предохраняет карбюратор и топливную систему от ударов при опрокидывании и при работе в стеснённых условиях. Закруглённая геометрия подошвы повышает маневренность в узких траншеях, у бордюров и стен, где прямая кромка упиралась бы в препятствие.
Модульность — ключевое конкурентное преимущество модели. Одна машина адаптируется под разные задачи за счёт сменных опций:
- Резиновый коврик — для щадящего уплотнения тротуарной плитки и брусчатки. Без него металлическая подошва повреждает фаску и оставляет следы на лицевой поверхности.
- Водяной бак — для работы с горячим асфальтом. Подача воды на подошву предотвращает налипание битума, сохраняя ровность покрытия.
- Транспортировочные колёса в комплекте — позволяют одному оператору перемещать машину по объекту без привлечения техники.
Сравнение методов уплотнения несвязных грунтов
| Метод | Производительность | Глубина уплотнения | Качество поверхности | Применение |
|---|---|---|---|---|
| Виброплита Masalta MSR90-4 | Высокая | До 300 мм (смешанные), до 400 мм (песок) | Ровное, равномерное | Траншеи, подушки, плитка, асфальт |
| Вибротрамбовка (вибронога) | Средняя | До 450–500 мм | Точечное, требует планировки | Узкие пазухи, связные грунты |
| Виброкаток ручной | Низкая | До 200 мм | Хорошее на больших площадях | Дорожные одежды, открытые площадки |
| Ручное уплотнение | Минимальная | Не нормируется | Неоднородное | Малые объёмы, недоступные зоны |
FAQ: Ответы на частые вопросы профессионалов
Какой коэффициент уплотнения песка достигается при проходе Masalta MSR90-4 за 4–5 проходов?
При послойной отсыпке толщиной до 30 см и 4–5 проходах по одному следу достигается коэффициент уплотнения в диапазоне 0,95–0,98, что соответствует нормативным требованиям для оснований под фундаменты и дорожные одежды. Точное значение подтверждается полевым контролем плотности.
Почему для тротуарной плитки обязательно использовать резиновый коврик?
Металлическая подошва при вибрации передаёт точечные ударные нагрузки на лицевую поверхность плитки, скалывая фаску и оставляя характерные следы. Резиновый коврик распределяет усилие и гасит пиковые контакты, обеспечивая уплотнение основания без повреждения самого покрытия.
Можно ли использовать эту плиту для уплотнения глинистых грунтов?
Для связных грунтов (глина, тяжёлый суглинок) поступательная виброплита малоэффективна: вибрация не создаёт необходимого разжижения, а лишь пластически деформирует массив. Для таких задач применяется вибротрамбовка с ударным принципом воздействия. MSR90-4 работает по несвязным и слабосвязным материалам.
Как правильно послойно уплотнять обратную засыпку траншеи?
Засыпка ведётся слоями не более 30 см с обязательным уплотнением каждого слоя. Проходы выполняются по всей ширине траншеи с перекрытием следа, не менее 4 проходов по одному месту. Особое внимание — зонам вокруг труб и кабелей: там применяется ручная трамбовка или виброплита с уменьшенной амплитудой.
Какое обслуживание требуется эксцентрику вибратора после сезона работы?
После сезона проверяется состояние подшипников эксцентрикового вала, уровень и состояние масла в вибрационном узле, затяжка крепежа основания. При появлении постороннего шума или люфта подшипники заменяются. Регулярная смазка и контроль крепления подошвы продлевают ресурс узла на несколько сезонов.
Резюме для снабжения и производства
Masalta MSR90-4 — это универсальный инструмент для ежедневной работы на строительных, дорожных и ландшафтных объектах. Чугунное основание, двигатель Honda, эргономичная рама и модульная система опций складываются в машину, которая обеспечивает нормативное уплотнение, снижает процент брака и не требует постоянного внимания сервисной службы. Для подрядчика это предсказуемые сроки сдачи и отсутствие переделок.
